旋挖钻机液压系统中包含辅泵液压系统。

辅泵系统主要由副油箱.辅泵.M4阀和油缸组成。

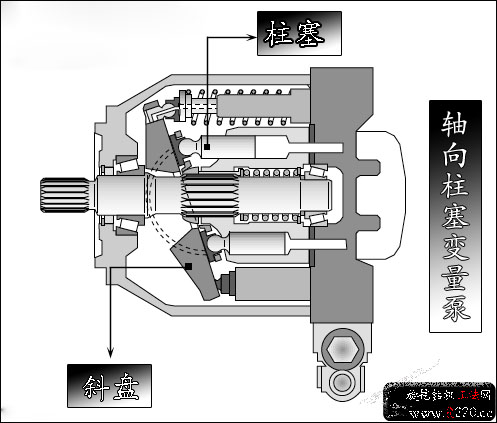

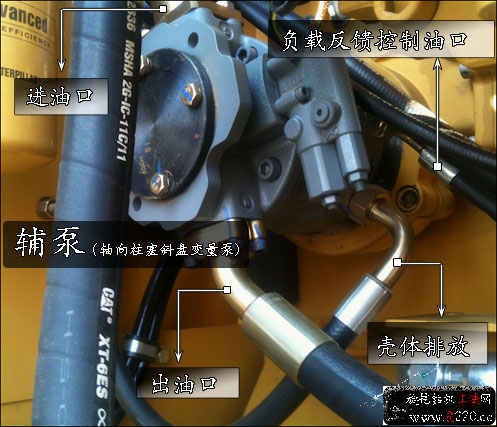

辅泵：力士乐A10VO轴向柱塞斜盘变量泵，通过调节斜盘的位置可无级改变排量。

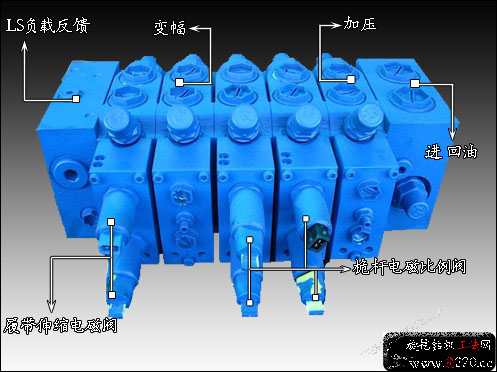

M4阀：力士乐M4阀也叫辅阀，其作用是把辅泵传来的油流进行调节，在输送给执行原件：各个油缸。

M4阀内部结构复杂，高度精密，具有压力补偿和负载保持功能，可液压控制.电液控制。M4阀由5片阀块组成，分别包括：履带伸缩.左桅杆.右桅杆.加压和变幅。其中左右桅杆为电磁比例阀控制，起桅落桅要求同步，左右调节桅杆时两油缸运动方向相反。

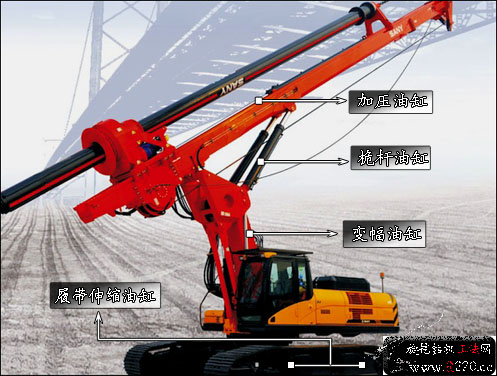

油缸：整车的油缸包含：加压.变幅.履带和桅杆油缸。这些油缸的油流都是由辅泵经M4阀供给，与主泵.主阀无关。
