旋挖钻机电气系统是多数售后人员及95％以上机手的软肋。

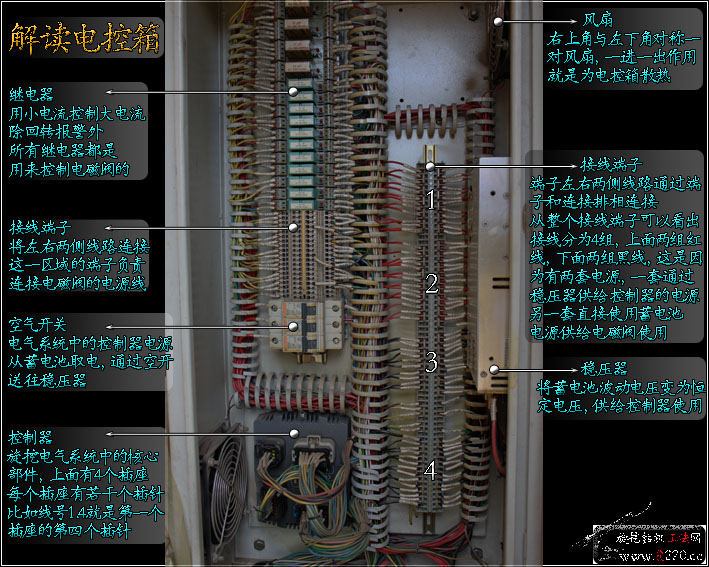

其实单从了解和维修角度来看，电气比液压还要简单，电控箱是电气系统的核心，不了解电气的人，打开电控箱一看，密密麻麻的线路头就大了，其实仔细观察分析后，电控箱构造非常简单，一切都是有章可循的。

空气开关

空开起到过载保护和短路保护作用，空开可开启或关闭控制器电源。

稳压器

将蓄电池波动电压变为恒定电压，供给控制器使用。

控制器

旋挖电气系统中的核心部件，上面有4个插座，每个插座有若干个插针，比如线号1.4就是第一个插座的第四个插针。

继电器

用小电流控制大电流。除回转报警外，所有继电器都是用来控制电磁阀的。

左侧接线端子

将端子左右两侧线路相连接，左侧端子负责连接电磁阀的电源线。

右侧接线端子

通过端子和连接排将左右两侧线路连接，从整个接线端子可以看出接线分为4组，上面两组红线下面两组黑线，这是因为有两套电源，一套通过稳压器供给控制器的电源，另一套直接使用蓄电池电源供给电磁阀使用。

风扇

右上角与左下角一对风扇，一进一出作用就是为电控箱散热。

编辑语：很多人觉得自己对电气不懂，一遇到电气故障就退缩了，如果一直这样下去，那么永远都不可能掌握电气技能。

从技术角度来讲，接触新的事务，刚开始可能比较困难，但经过一段时间学习之后，可能你会觉得原来如此，就像人们常说的会的不难，难了不会...
