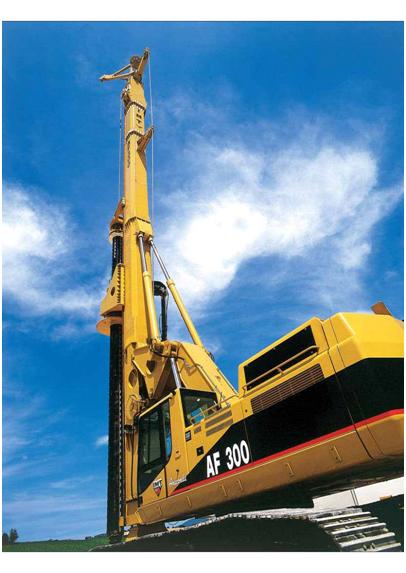

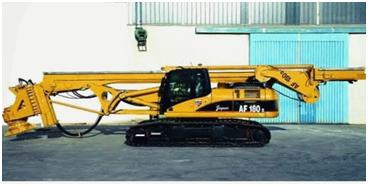

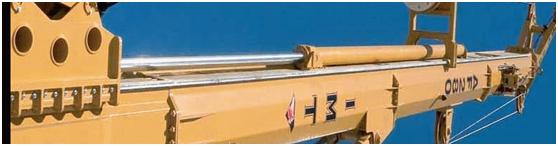

经经过旋挖钻机多年的发展，一些旋挖产品已非常成熟，但在形式和控制上都有各自的设计理念，因此钻机的结构组成、整体布局、控制方式上有所各异，在相互参照下，钻机的性能、质量、及美观上会有所差异。本文把国内外一些旋挖钻机的优点举例分析，仅供参考 一．结构方面： 结构分为两个部分，底盘和工作装置组成 1底盘： 由行走机构、底架、回转支撑和回转上车组成。底盘分为专用底盘和挖机底盘，其中：美国卡特彼勒挖掘机多功能底盘为最佳首选，质量可靠、性能优越、维护方便，处处彰显人性化，特别是卡特彼勒先进的动力装置、液压系统、电控系统，全面提升钻机整体性能。图片为卡特彼勒底盘  2工作装置： 1桅杆：多采用箱式结构。其中箱式凹型结构能提高桅杆的强度，可以有效地保护油缸，并提高桅杆与钻杆的中心距离，提升钻具作业半径。图为箱式桅杆结构示意图

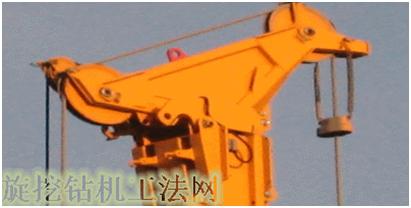

 2吊锚架：固定主副卷滑轮，改变钢丝绳走向并承载重量。德国宝峨的吊锚架设计美观、简捷，主副分明，特别是主卷扬滑轮支架，上扬角度大，可以提升支架强度，又能增加提升高度。下图为宝峨钻机吊锚架

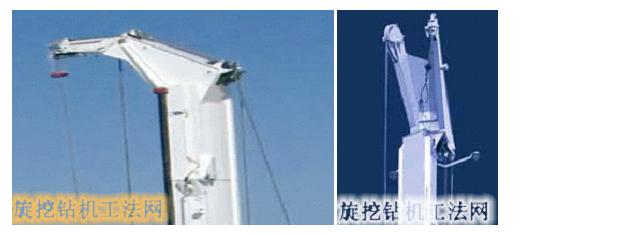

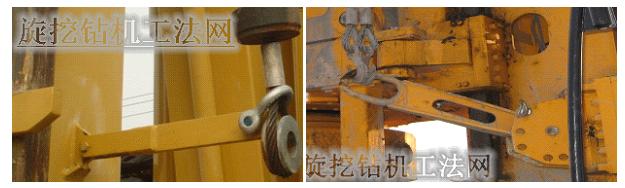

3副卷支架、挂绳器：副卷定滑轮决定钢丝绳位置，因此副卷支架应向外撇一定角度，或向前延长一段，这有助于副卷钢丝绳不摩擦或抽打桅杆和动力头，起重物品时有一定的作业空间。图一为土力钻机副卷支架，图2为意马钻机副卷支架  副卷挂绳器：固定并支撑副卷钢丝绳，辅助工作时副卷频繁使用，因此挂绳器安装高度适中，拆卸副卷便捷。几乎每台钻机都误操作损伤过挂绳器，应装有保护装置，比如限位器等，下图为挂绳器结构

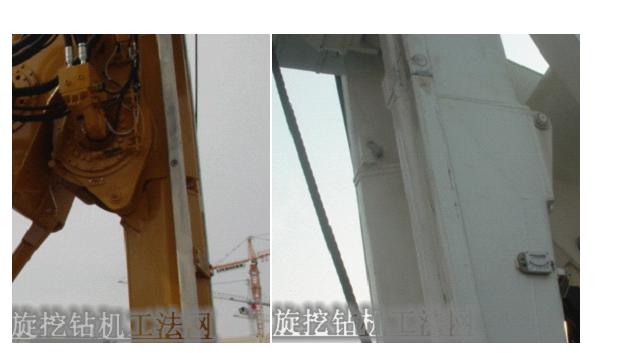

4销轴应用：销轴连接方式应用于工程机械非常广泛，结构简单，拆卸方便。旋挖钻机经常拆卸运输，因此经常拆卸部位应选用销轴连接方式，比如吊锚架、上下桅杆对接处,降低组装拆卸时间，安全快捷。下面两图为下桅杆与中桅杆连接处，都采用了销轴连接方式，结构非常简单，拆卸方便。
5润滑装置：降低销轴及轴套磨损，提高使用周期，保证设备整体性能，因此轴套频繁旋转部位装有润滑装置。对机械保养维修非常重要，因而润滑系统需设计合理，方便轻松地注入润滑脂，并能得到充分润滑。下图为变幅油缸和随动支撑臂销轴润滑部位：

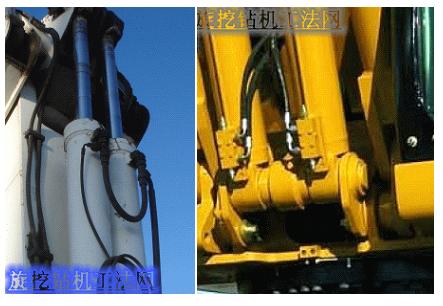

6销轴连接设计：销轴连接方式多种样式，当然是简单、耐用、美观为主。组装时应考虑拆卸维修问题，以免影响日后维修维护。比如图1为土力变幅油缸连接方式，图2为IMT意马变幅油缸连接方式，油缸可单独拆卸，维修

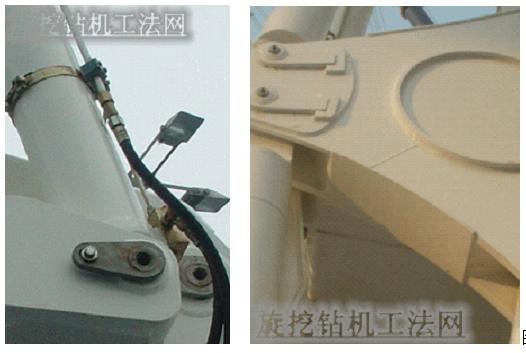

7销轴固定及拆卸：销轴多种固定方式：挡块、挡板、螺丝等等…目的是固定销轴防止旋转及左右移动，因此固定销轴方式简单化，组装拆卸方便；图1图2分别为两种固定方式，功能基本相同，但图1销轴中心有拆卸装置的螺丝内孔，设计周全，结构简单

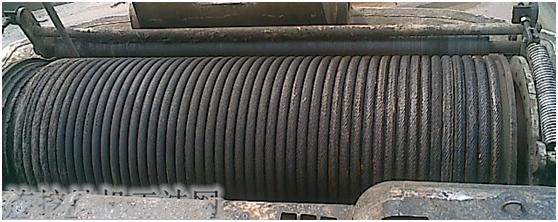

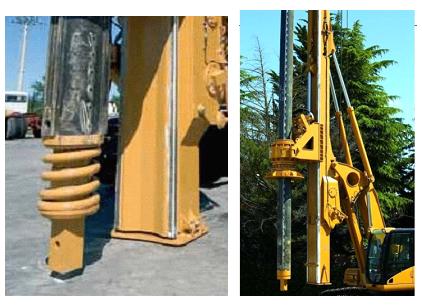

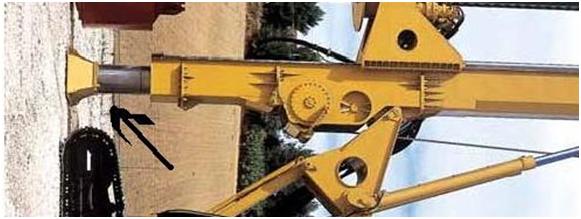

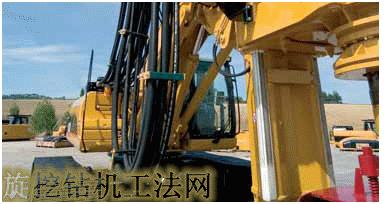

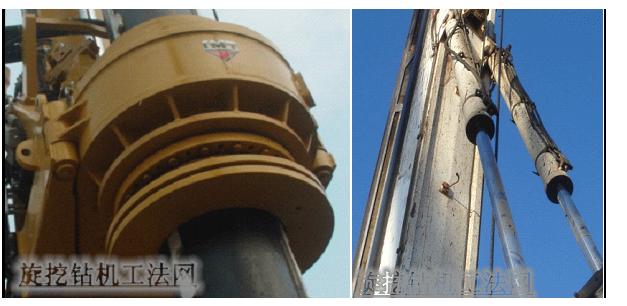

8后置主卷，由于底盘的限制，多数主卷扬安装在桅杆上，因此限制了主卷卷筒长度，导致钢丝绳磨损加快，改变卷筒扭矩等…图片为卡特彼勒底盘，后置长卷筒，解决了上述问题，非常符合机械设计理念  9设计理念：工程机械设计理念以简单实用，节能环保，安全舒适等为主，下面图1为意马钻机动力头与动力头滑架连接方式：前面由两根立销轴连接，下面由两根螺丝固定；结构连接方式非常简捷，图2为意大利土力钻机倒置桅杆油缸，倒置安装的目的是防止主卷钢丝绳抽打或磨损油缸活塞
二液压控制：

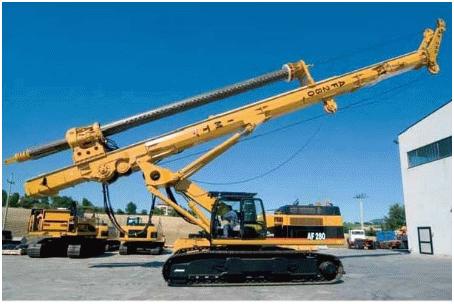

旋挖钻机的液压系统，工作原理基本相同，通过功率匹配，控制方式，调试上的差异，可以改变钻机的性能，提升人性化的设计 1起落桅杆：在落桅方式中，后落桅方式的钻机能成为主打产品。由于桅杆带有调平装置，因此对桅杆油缸的控制和性能要求很高，一般国内钻机起桅落桅的速度较慢，左右摇晃，性能方面相差甚远，主要原因是油缸质量问题所造成，比如精密加工，密封泄露等等  2浮动：主卷呈自由状态，主工况时旋挖钻进的一种功能。一般多采用手动按钮式，也有脚踩式，意大利IMT意马钻机采用加压控制式，随加压自动开启浮动，虽然只是小小的改动，却突出了人性化设计理念 3加压方式：无论采用什么样的加压方式，都是提供轴向加压力的作用，其中有卷扬式加压，油缸是加压，如果只针对旋挖钻机工况而言，油缸加压方式结构简单，组装拆卸，维修方便， 4加压控制：加压装置主要提供轴向压力，同时还有倒渣、上提动力头、寻找机锁点等功效，因此加压应有高低速控制方式，在旋挖钻进时需要巨大的加压力，这时采用低速控制，在倒渣，上提时采用高速控制
 5触地保护：主卷下放无负载轻时，主卷自动停止，防止主卷钢丝绳放乱，在缩孔时也能起到保护作用；操作时无需观测主卷钢丝绳，众多优点提升了钻机整体性能，易于操作，安全方便  6吊锚架组装方式：旋挖钻机经常拆卸运输，吊锚架因超高而需下折。旋挖钻机为全液压驱动，可以在吊锚架安装液压油缸，采用液压组装方式，非常方便 7上桅杆组装方式：由于钻机运输超长，因此上桅杆需折叠。上桅杆折叠或组装可以采用液压驱动方式，在上桅杆折叠处安装一液压油缸，折叠方便
 8底脚油缸：履带伸缩或停机时支撑作用，也可辅助下护筒，停机时可以支撑承重，因此有底脚油缸装置还是比较方便的
三 电气方面：

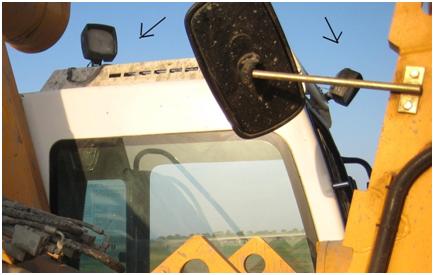

1照明：旋挖钻机夜间工作时，有几个位置需要照明：钻孔护筒、钻具及钻杆，主卷扬，中、上桅杆等部位，通过夜间各个部位照明，可以监测各个部位工作情况，有效降低隐患，因此照明照射方向应以旋挖工况需要而定  2副卷限位器：旋挖钻机以主工况旋挖钻进为主，副卷作用：辅助主工况起重所需的物件，副卷起重98﹪以上的物件高度不超过五米，而且操纵杆为无极先导式，因此副卷过卷的几率很低。而副卷防脱绳保险应加以重视
3回转报警器：工程机械回转半径内严禁站人，回转半径最危险处为半径内配重处。因此最有效的报警装置应安装在配重左右侧，安装高度与人身高相近，上车回转时报警器发出的闪烁灯光和报警声音，能最有效地提醒并远离回转半径。此设计既可以最有效地发挥报警功能，又能美观机械 4天窗雨刷：旋挖钻机工作装置较高，操作时需通过天窗监测工作部件，因此天窗需透明好、面积大，这样视线更开阔；雨天施工时，雨水挡住天窗，需雨刷器清除雨水，夜间由照明配合，能够保持高效安全地施工 5快捷键：旋挖钻机控制方式当然越简单越好，其中包括手柄、显示器等。但有些常用键比如：报警解除、限位解除、行驶锁、副卷锁等等…最好有快捷键方式控制，操控方便
 6变幅后限位：变幅后限位限制变幅起伏的高度，目的可能是限制回转时钻斗碰撞履带？而多数钻机重心靠前，而变幅起到最高时重心基本平衡，这对于操作和控制比较好，因此变幅限位器的作用不大。 7变幅角度器：旋挖钻进时，需要经常变幅，满足起重、换钻头的需求，但变幅位置一变，需从新定位，如果装有变幅角度装置，定位时设置角度，之后无论变幅怎样改变，只要没有移车，都可以自主定位，无需他人辅助定位 8副卷挂绳器限位：副卷挂绳器几乎都被误操作损伤过，因此需要保护装置，比如：限位器，当误操作时限位器能有效地起到保护作用
